Beschreibung

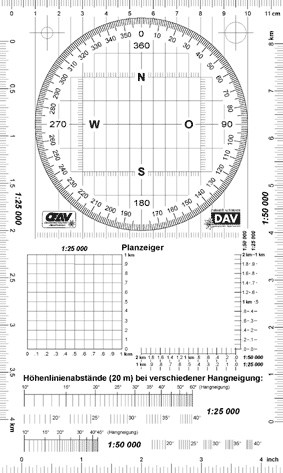

Deutscher Alpenverein Planzeiger mit Gebrauchsanweisung
Die Kartographie des Deutschen Alpenvereins hat ein praktisches, universell verwendbares Hilfsinstrument für das Arbeiten mit Topographischen Karten zusammengestellt. Der AV - Planzeiger ist im handlichen Format (12 x 20 cm) auf ein transparentes Kunsstoffmaterial gedruckt und dient als Hilfsmittel bei den verschiedensten Orientierungsaufgaben mit Topographischen Karten insbesondere der Maßstäbe 1 : 25 000 und 1 : 50 000 im Gelände und bei der Tourenvorbereitung. Planzeiger des Alpenvereins Neben den verschiedenen Maßstabsleisten zur einfachen Ermittlung der Entfernung, ist auch ein Neigungsmaßstab zur Bestimmung der Hangneigung in Grad aus der Karte vorhanden. Durch den Vergleich der Skalenabstände mit dem Abstand zweier benachbarter Höhenlinien läßt sich die Hangneigung zwischen 10° und 60° ermitteln (Höhenlinien-Äquidistanz 20 Meter). Dies ist vor allem bei der Beurteilung der Lawinengefahr eine wichtige Information. Zur genauen Ortsangabe mit Koordinaten (z.B. UTM-) in Topographischen Karten stehen dem Benutzer zwei unterschiedliche „Planzeiger“ zur Verfügung. Auch gemessene Punkte lassen sich mit der neuen Ausgabe des AV- Planzeigers leichter in die Karte übertragen. Mit dem Kartenwinkelmesser (360°) lassen sich Richtungswinkel, die z. B. mit einem Kompass ermittelt wurden, mit der Peilschnur in Topographische Karten übertragen. Ebenso lassen sich auch Richtungen aus der Karte für die Einstellung am Kompass herauslesen. Das Hilfsgitter rund um die Winkelskala erleichtert das genaue Ausrichten des Winkelmessers an Gitterlinien oder an Ost - West verlaufenden Schriften in der Karte. Das Ablesen des Winkels erfolgt mit Hilfe eines dünnen Nylonfaden (Peilschnur) auf ein Grad genau. Gegenüber dem herkömmlichen Verfahren , die Richtungswinkel nur mit Kompass zu übertragen oder abzulesen, bietet dieses Verfahren mit der größeren Gradskala und dem fein unterteilten Hilfsgitter auf dem „AV-Planzeiger höhere Genauigkeit und bessere Übersicht. Die Länge der Anlegekante eines gängigen Marschkompass liegt bei ca. 10cm. Die Peilschnur des „AV-Planzeigers“ ist ca. 60 cm lang. So lassen sich z. B. Gipfelbestimmungen oder Peilvorgänge auch über größere Entfernungen im Kartenblatt problemlos durchführen.
