Beschreibung
Deutsche Flugsicherung
ICAO-Karten, Flugkarten, Fliegerkarten
Maßstab 1:500.000
winkeltreue Lambertsche Schnittkegelprojektion.
Handliches Kartenformat: 24 x 14,5 cm 7-fach gefalzt
Deutschland / Europa
Motorflug München, Ausgabe 2025: Die ICAO-Karte 1:500.000 ist die Standardkarte für die Durchführung von VFR-Flügen und umfasst das Gebiet der Bundesrepublik Deutschland einschließlich dem angrenzenden Ausland (mehrfarbig mit Waldaufdruck und Schummerung). Sie enthält alle wichtigen Topografie- und Flugsicherungsangaben wie z.B.:
- Aktuelle Luftraumstruktur und Topografie
- VFR-Meldepunkte
- Flugplätze mit Namen, Ortskennung und Frequenz, Länge und Ausrichtung der Landebahn und Lage der Platzrunde
- FIS-Sektoren mit Frequenzen
- Segelfluggelände, Gelände für Hängegleiter und Ultraleichtflugzeuge,
- Fallschirmabsprunggelände, Freiballonstartplätze
- Funknavigationsanlagen (NDB, VOR, VOR/DME, VORTAC) mit Namen, Frequenz und Kennung im Morsecode
- Luftfahrthindernisse und Maximum Elevation Figures
- Isogonen
- Autobahnbezeichnungen
- Darstellung intensiv genutzter Fallschirmsprunggelände (Fallschirmsprungsymbol plus roter Kreis)
- Gebiete mit Funkkommunikationspflicht (RMZ), Gebiete mit vorgeschriebener Transponderschaltung (TMZ) und Flugplatzverkehrszonen (ATZ)
- Darstellung der Endanflügen von IFR Verkehr an ausgewählten IFR Flugplätzen

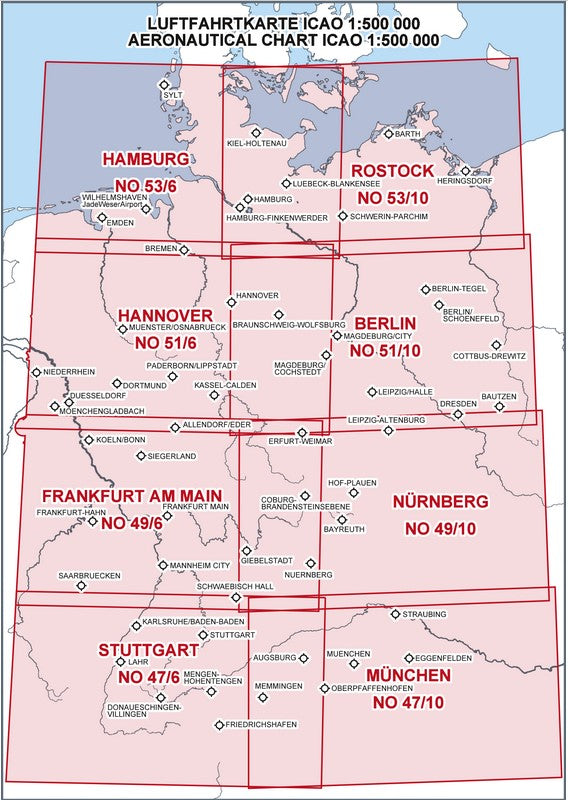

Die Luftfahrtkarte ICAO 1:500.000 liefert auf der Rückseite neben einer Übersichtskarte zum Blattschnitt auch folgende Informationen:
- Übersicht zur Luftraumstruktur Deutschlands
- Angaben zu Transponder- und Höhenmesser-Einstellungen
- ATIS-Frequenzen
- Lichtsignale
- Integriertes Koordinatenlineal
